Technologies des moteurs lents
Moteurs à engrenages orbitaux
Ces moteurs sont constitués d'un pignon fixe spécial à denture interne et d'un pignon conjugué à denture externe, animé d'un mouvement orbital. Cette configuration permet de réaliser des moteurs compacts à rapport élevé cylindrée / encombrement.

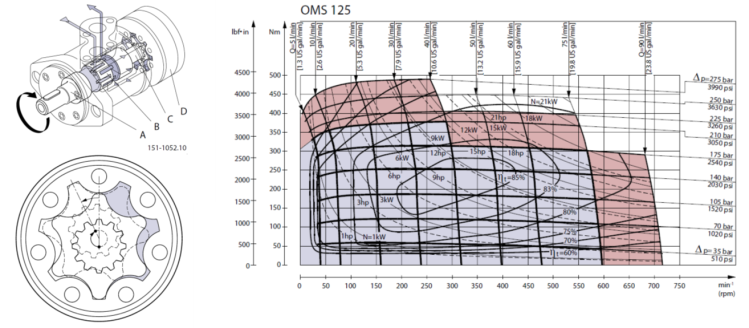

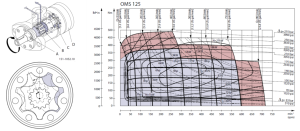

L'abaque ci-contre, issue d'une documentation Danfoss, permet de vérifier si les conditions d'utilisations prévues sont compatibles avec un moteur donné. Il ne faut pas utiliser le moteur dans les conditions des domaines rouges plus de 10% de temps d'utilisation totale.

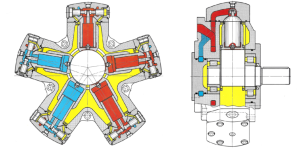

Moteurs à pistons radiaux à une course de piston par tour d'arbre moteur
Moteurs à pistons radiaux à plusieurs courses de piston par tour d'arbre moteur
![](../res/8_23_MOT_L_plusieurs_pist_rad_.png)
Les pistons travaillent par couple de deux, opposés, de telle manière que lorsqu'ils sont soumis à une pression ils reçoivent deux forces dont les composantes radiales s'annulent et dont les composantes tangentielles créent un couple pur.
