Caractérisation d’antennes
Base champ lointain
La base en champ lointain de PLATINOM fonctionne entre 500 MHz et 12 GHz. La détermination des caractéristiques de rayonnement est effectuée en mesurant la liaison d’un système comprenant l’antenne sous test et une antenne de référence, l’une en émission et l’autre en réception. La distance entre les deux antennes doit respecter la condition du champ lointain (2*D^2/λ), avec D la plus grande dimension des deux antennes et λ la longueur d’onde du signal.
|
|
 |

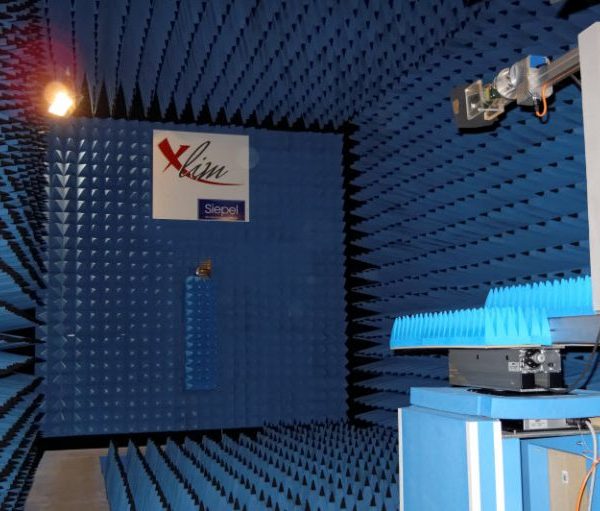

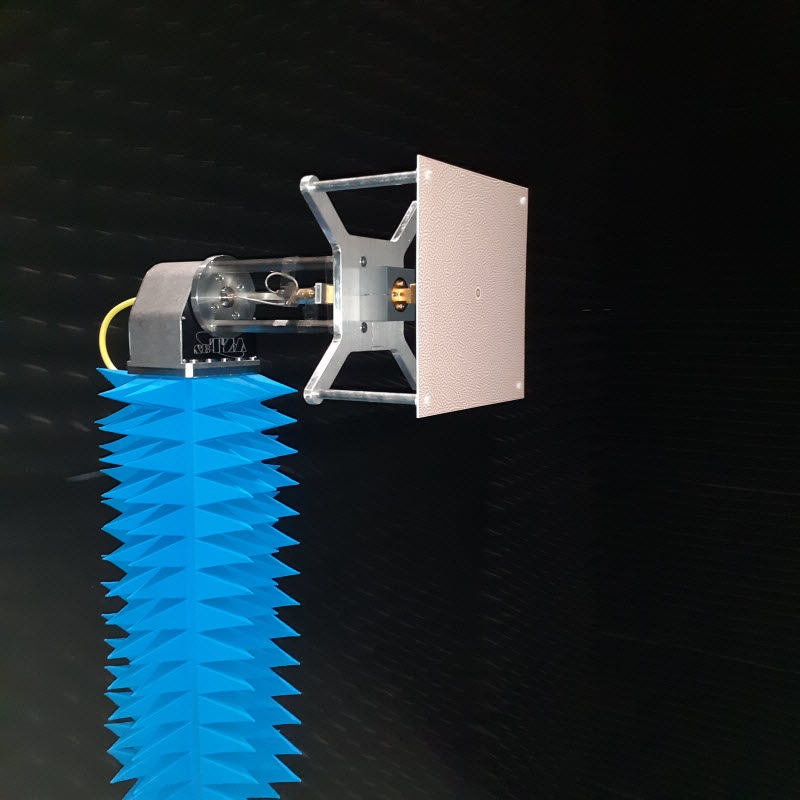

Vue de l’intérieur de la base de mesure
|
Caractéristiques : · Fréquence de fonctionnement : 0,5 GHz à 12 GHz · Faradisation et anéchoïque totale · Dimensions extérieures : 9 m x 5 m x 5 m · Taille maximale des antennes à caractériser : 1 m à 500 MHz à 0,3 m à 12 GHz · Poids maximum : 20 Kg |
Mesures réalisables :

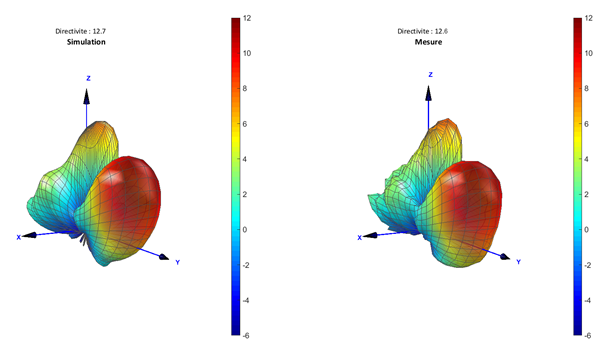

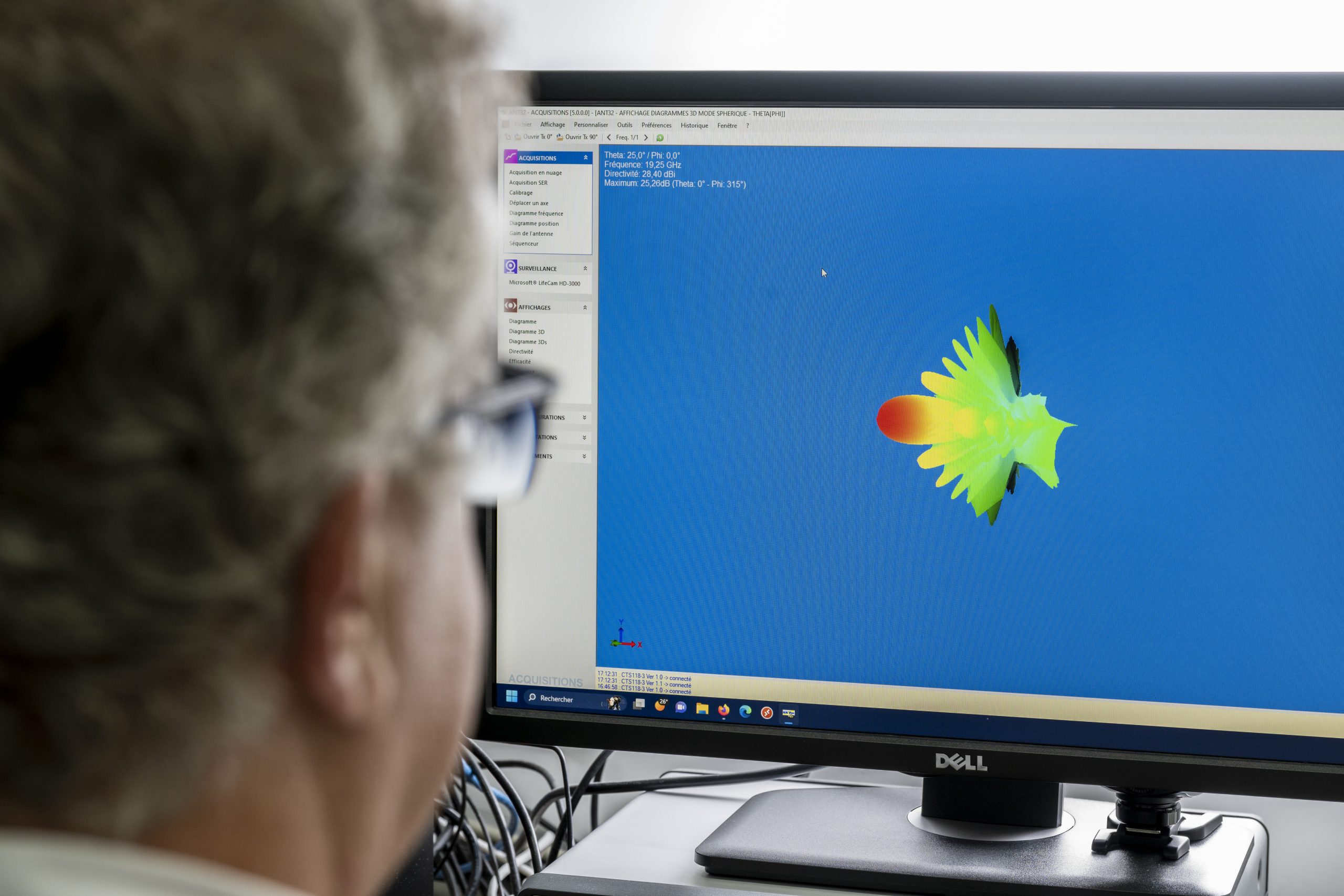

· Adaptation (|S11|) · Diagramme de rayonnement (1°) · Diagramme de polarisation · Gain réalisé fréquentiel (précision de ± 0.5 dB) · Directivité (précision du gain) |
Base compacte
La fonction d’une base compacte de mesure d’antennes est de reproduire la condition de champ lointain à une distance relativement faible. Une onde sphérique provenant de la source d’émission est transformée en onde plane après réflexion sur la parabole. Elle est, ensuite, dirigée vers l’antenne sous test. Le volume dans lequel l’onde est parfaitement plane est appelé zone tranquille. La solution technique la plus simple utilise une parabole à source décalée.
|
 |

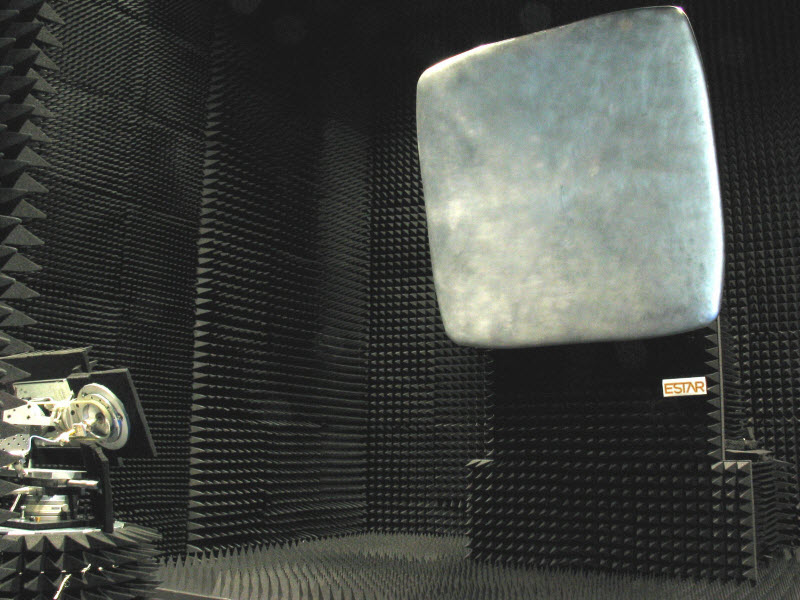

Aperçu de la base compacte et du réflecteur parabolique
| Caractéristiques :
· Anéchoique totale · Fréquence de fonctionnement : 8.0 -110 GHz · Dimensions extérieures : 8 m x 5 m x 5 m · Zone tranquille (zone de test) : 80 cm · Poids maximum : 6 Kg |
Mesures réalisables :
· Adaptation (|S11|) · Diagramme de rayonnement (pas possible de 0.25°) · Diagramme de polarisation · Gain réalisé fréquentiel (précision de ± 0.35 dB) · Directivité (précision du gain) |
Cet équipement a été cofinancé par le Centre de Ressources Technologiques CISTEME.
