Le SerMiEl dispose trois microscopes électroniques à transmission : un MET JEM 100CXII, un MET haute résolution JEM 2010 et un MET-STM haute résolution (JEM 2100F).

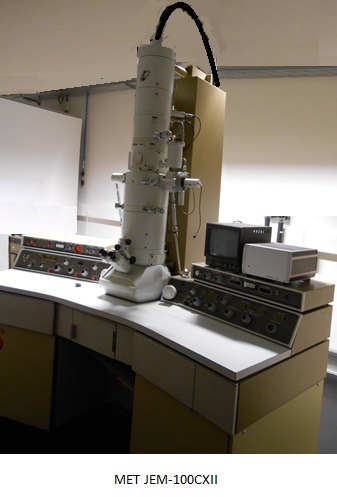

MET JEOL JEM-100CXII
Le microscope JEM – 100CXII est un microscope électronique en transmission 100kV équipé d’une source tungstène.
Il est utilisé principalement pour les activités pédagogiques. Néanmoins, grâce à son contraste important, il est l’outil idéal pour observer les échantillons des sciences du vivant.

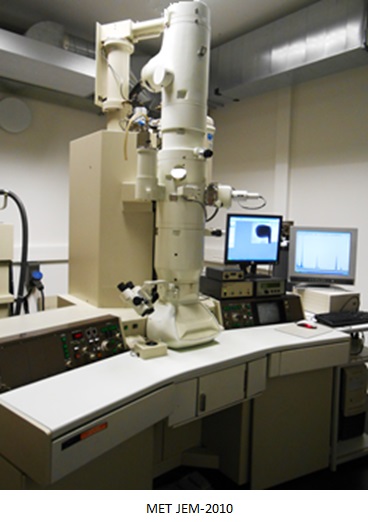

MET JEOL JEM-2010
Le microscope JEM – 2010 est un microscope électronique en transmission 200kV équipé d’une source hexaborure de lanthane LaB6. Il est dédié à l’observation d’échantillons en m ode ultra haute résolution et à l’analyse chimique de ces éléments.
Il est équipé
- Pour l’imagerie : d’une caméra GATAN CCD Multiscan pour l’acquisition d’images en haute résolution.
- Pour l’analyse chimique : d’une microanalyse EDS (spectromètre dispersive en énergie) PGT Synergie permettant l’analyse chimique élémentaire.
Caractéristiques : Source hexaborure de lanthane LaB6, pièce polaire ultra haute résolution, résolution point 0.19nm.
Ce microscope dispose de deux portes objets conventionnels, un porte objet simple tilt et un porte objet double tilt, ainsi que d’un porte objet double tilt cryo haute résolution GATAN.

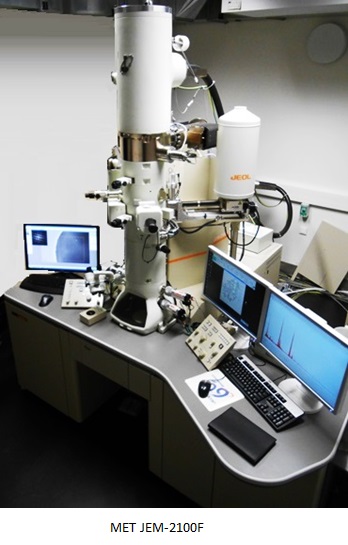

MET JEOL JEM-2100F
Le microscope JEM – 2100F est un microscope électronique en transmission 200kV équipé d’une source à effet de champs dédié à l’observation d’échantillons en mode ultra haute résolution et à l’analyse chimique de ces éléments.
Il est équipé
- Pour l’imagerie: en mode microscope électronique en transmission (MET): d’une caméra GATAN CCD Orius 1000 pour l’acquisition d’images en haute résolution ainsi que d’une caméra GATAN CCD Orius 200D pour l’acquisition des images à faible grandissement et des clichés de diffraction.
- Pour l’imagerie: en mode microscope électronique en transmission à balayage (STEM) : d’un détecteur champ clair et d’un détecteur HAADF.
- Pour l’analyse chimique : d’une microanalyse EDS (spectromètre dispersive en énergie) JEOL permettant l’analyse chimique élémentaire ainsi que les cartographies.
Caractéristiques : Source à effet de champ type Schottky ZrO/W(100), pièce polaire ultra haute résolution, résolution point 0.19nm, résolution STEM 0.2nm.
Le microscope JEM – 2100F est conçu pour faciliter l’analyse structurale au niveau atomique dans les domaines scientifiques tels que la biologie, la médecine, et les matériaux. Il a été développé pour obtenir une grande qualité d’image ainsi que de grandes performances analytiques à 200kV avec une taille de sonde inférieure à 0.5nm.
Ce microscope dispose de deux portes objets : Un porte objet simple tilt et un porte objet double tilt.
