Introduction
Des filtres sont installés dans les circuits hydrauliques pour limiter le nombre et la taille des particules solides. Il y en a en général plusieurs implantés en différents endroits du circuit. En fonction de ces emplacements, ces filtres contribuent à s'assurer que les différents éléments et actionneurs du circuit fonctionnent avec un niveau de pollution par des particules solides acceptables.

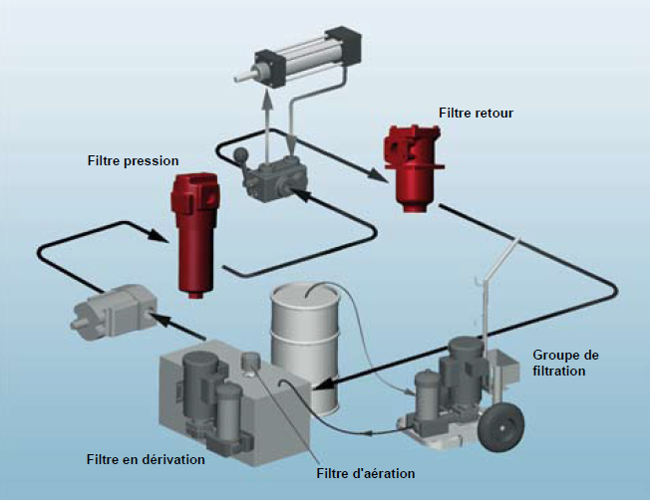

Les lieux d'implantation des filtres dans un circuit hydrauliques sont :
à l'aspiration de la pompe
sur le retour au réservoir
Sous pression dans circuit
En dérivation
Sur le système d'aération (Groupe de filtration)
Chaque filtre installé dans un circuit engendre une perte de charge qui augmente avec :
le degré de colmatage du filtre,
la viscosité du fluide qui varie en fonction de la température.
Le choix des filtres en fonction de leur position dans le circuit est donc très important. Pour tenir compte de ce phénomène de colmatage du filtre, on peut également installer sur certains filtres :
un indicateur de colmatage qui est soumis à la différence de pression crée par le filtre. Lorsque cette différence de pression (perte de charge) atteint un seuil fixé à l'avance, l'information est donnée par un voyant ou une commutation électrique.
un système de BY-PASS qui peu dériver une partie du fluide qui contourne alors le filtre si la perte de charge est trop importante. Ce système est utile lors des démarrages à froid (viscosité importante à froid) ou lorsqu'un filtre est colmaté et qu'il n'est pas possible d'arrêter un cycle de production en cours pour le changer rapidement. Il faut veiller à ce que ce By-Pass ne fonctionne que de manière exceptionnelle ou temporaire pour éviter une augmentation de la pollution du fluide.
