Désignation et symboles
Définition :
Les distributeurs "classiques" ou "TOUT ou RIEN" assurent l'ouverture ou la fermeture d'une ou plusieurs voies de passages du fluide vers les actionneurs sans aucune progressivité.
Les différentes solutions de raccordements des orifices du distributeur sont représentées dans des rectangles qu'on appelle des positions. Il y a couramment 2 ou 3 positions.
Les orifices sont repérées par des lettres : P, T, A, B, X, Y, ... :
P : arrivée de Pression. C'est l'orifice d'entrée du fluide venant de la pompe.
T : retour au bac.
A et B : connexion vers le récepteur.
X et Y : pilotage.

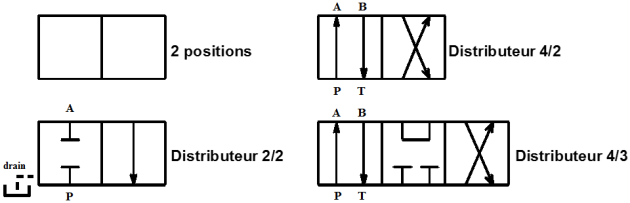

On désigne les distributeurs en fonction du nombre de positions et d'orifices disponibles :
Un distributeur 4/2 comprend 4 orifices (hors éventuels orifices de pilotage) pour 2 positions.
Un distributeur 4/3 comprend 4 orifices pour 3 positions.
