Distributeurs à tiroir 4/3
Sur l'exemple proposé, le distributeur comporte donc 4 orifices et il existe 3 solutions pour les relier (3 positions).

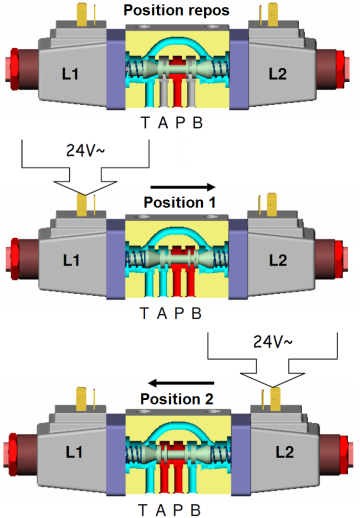

En position de repos (stable), les bobines ne sont pas alimentées et les ressorts sont en équilibre statique. Le tiroir est en position centrale et tous les domaines sont isolés les uns des autres : les orifices P, T, A et B sont fermés. C'est donc un distributeur à centre fermé.
En position de travail 1 (instable), la bobine L1 est alimentée. Le tiroir s'est déplacé vers la droite et le ressort gauche est donc détendu, tandis que le ressort droit est comprimé.
L'orifice P communique avec l'orifice B.
L'orifice A communique avec l'orifice T.
En position de travail 2 (instable), la bobine L2 est alimentée. Le tiroir s'est déplacé vers la gauche et le ressort gauche est donc comprimé, tandis que le ressort droit est détendu.
L'orifice P communique avec l'orifice A.
L'orifice B communique avec l'orifice T.

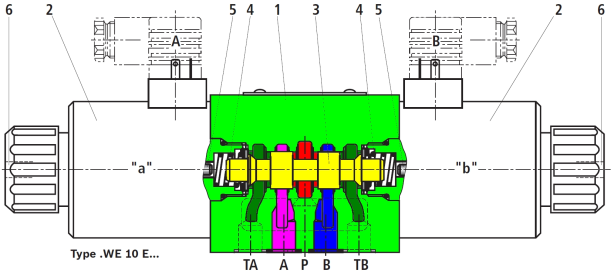

Exemple : Exemple d'un distributeur industriel 4/3 à commande directe.
En observant cette représentation d'un distributeur 4/3, faîtes son schéma normalisé avec la représentation des commandes :
![](../res/6_14_1_distr_4_3.png)
